철도 레일 표면에 주기적인 요철이 발생하는 파상마모는 방치할 경우 궤도 진동과 소음을 유발하고 차륜 및 침목의 수명을 급격히 단축시킵니다. 단순히 육안으로 마모 상태를 확인하는 방식으로는 적절한 유지보수 시점을 놓치기 쉽습니다.
철도 레일 파상마모는 검측 장비로 수집한 파장 대역(단파장·중파장·장파장)별 진폭 깊이를 분석하여, 진폭이 관리 한계치에 도달하기 전 선제적으로 레일 연마(Grinding) 일정을 수립하는 것이 핵심 보수 판단 기준입니다.
- 파장 대역 구분: 단파장(30~100mm), 중파장(100~300mm), 장파장(300~1000mm 이상)으로 분류하여 진폭 관리
- 주요 관리 지표: 피크 투 피크(Peak-to-Peak) 진폭(mm) 및 거칠기(Roughness Level, dB)
- 보수 우선순위: 진폭 성장률이 높은 곡선 외측 레일 및 제동 빈도가 높은 구간 선제 연마
레일 파상마모의 파장 대역별 특성과 발생 원인
파상마모(Corrugation)는 주행 중인 차륜과 철도 레일 사이의 반복적인 접촉 응력 및 미끄러짐으로 인해 발생합니다. 마모의 파장에 따라 구조적 원인과 열차에 미치는 영향이 완전히 다릅니다.
일반적으로 단파장 마모는 레일 두부의 소성 변형과 고주파 진동에 의해 발생하며, 승차감 저하보다는 극심한 전동음과 고주파 소음을 동반합니다. 반면 장파장 요철은 대차와 침목의 탄성 특성, 도상 지지력 불균일 등 하부 구조의 거동과 연계되어 나타납니다.
정밀 진단 시 철도 궤도 검측 데이터 분석을 함께 진행하면, 레일 표면 결함이 단순 표면 손상인지 궤도 틀림과 연동된 문제인지 정확하게 구분할 수 있습니다.
차륜-레일 간 고주파 접촉 공진에 기인하며, 소음 민원의 주원인이자 표면 박리(Spalling)로 진행됩니다.
급곡선부 횡압 및 슬립 현상에 의해 주로 형성되며, 레일 측면 편마모와 함께 성장합니다.
침목 간격 및 도상 지지 강성의 불균일로 발생하며, 차체 상하 진동을 유발해 승차감을 떨어뜨립니다.
검측 데이터에서 파장별 진폭을 해석하는 실무 기준
파상마모 측정 차량이나 휴대용 트롤리 검측기로 레일 조도를 스캔하면 거리별 요철 신호가 출력됩니다. 이 원시 데이터를 공간 주파수 필터링을 거쳐 파장 대역별 실효값(RMS) 및 피크 투 피크(Peak-to-Peak) 진폭으로 분리해 평가합니다.
보수 시점을 결정할 때는 현재 측정된 진폭의 절대 크기뿐만 아니라, 이전 검측 데이터와의 비교를 통한 진폭 성장 속도를 파악하는 것이 중요합니다.
| 구분 | 정상 상태 (양호) | 주의 관찰 (계획 수립) | 보수 조치 필요 (연마 시행) |
|---|---|---|---|
| 단파장 진폭 (30~100mm) | 0.02mm 미만 | 0.02 ~ 0.05mm | 0.05mm 초과 (소음 기준치 초과) |
| 중파장 진폭 (100~300mm) | 0.03mm 미만 | 0.03 ~ 0.08mm | 0.08mm 초과 |
| 장파장 진폭 (300~1000mm) | 0.05mm 미만 | 0.05 ~ 0.15mm | 0.15mm 초과 (차량 진동 유발) |
| 조도 레벨 (dB 기준) | -10dB 이하 | -10 ~ 0dB | 0dB 초과 |
레일 연마 보수 시점은 어떻게 결정하나요?
파상마모 보수는 진폭이 한계치에 도달한 후 깎아내는 사후 정비보다, 피로 균열이 모재로 전파되기 전 얇게 제거하는 예방 연마가 경제적입니다.
- 검측 데이터 필터링: 거리별 조도 원시 데이터에서 파장 대역별 진폭 성분을 분리 추출합니다.
- 누적 통과톤수 대비 진폭 추세 분석: 해당 선로의 통과 톤수 증가에 따른 진폭 성장률($\mu m / MGT$)을 계산합니다.
- 소음 및 진동 기준 대조: 주거지 인접 구간은 단파장 진폭 0.04mm 수준에서도 선제적 연마 계획을 수립합니다.
- 연마 패스(Pass) 수 산정: 요철 최심부 깊이와 탈탄층 깊이를 감안해 연마차 작업 횟수를 결정합니다.

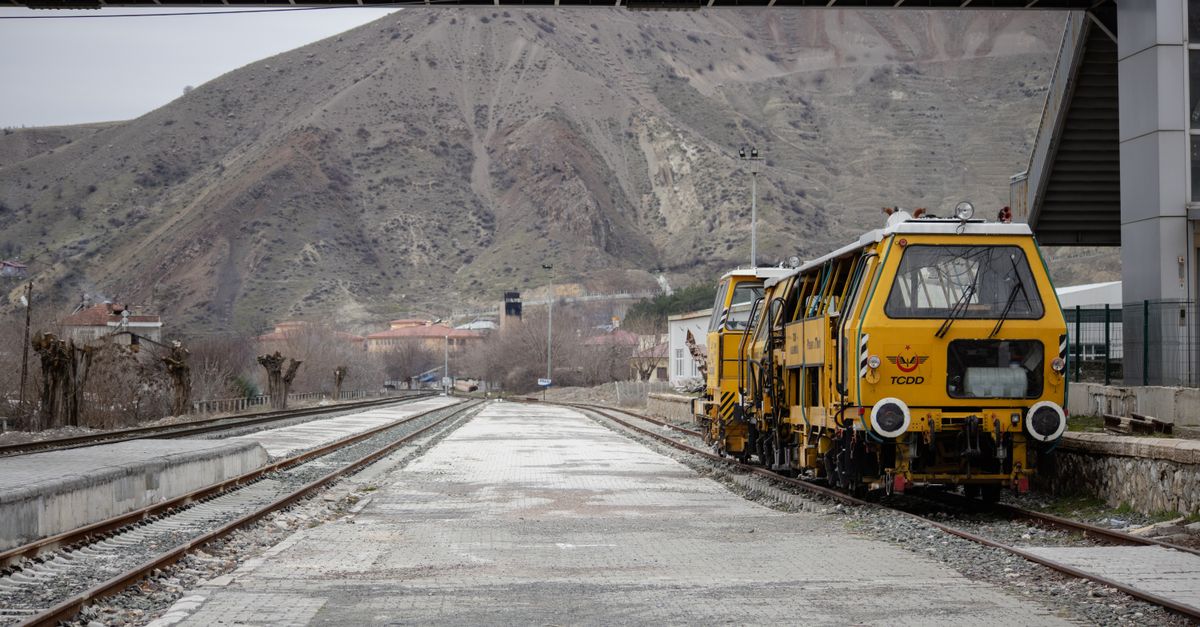

파상마모 재발을 방지하는 현장 점검 체크리스트
레일 연마를 완료하더라도 발생 근본 원인을 해결하지 않으면 수개월 내에 동일한 파상마모가 재발합니다. 레일 연마 전후로 궤도 하부 구조와 차륜 접촉 조건을 함께 점검해야 합니다.
- 곡선부 캔트(Cant) 및 슬랙(Slack)의 적정성 확인
- 레일 체결구 체결력 저하 및 패드 마모 상태 점검
- 도상 자갈 다짐 상태 및 콘크리트 도상 균열 유무 확인
- 레일 도유기 정상 작동 여부 및 마찰 조정재(Top-of-Rail Friction Modifier) 도포 확인
자주 묻는 질문
파상마모가 심해지면 레일 파손으로 이어질 수 있나요?
네, 파상마모의 골(Trough) 부위는 반복적인 응력 집중을 받아 미세 균열(Rolling Contact Fatigue)이 발생하기 쉽습니다. 이를 방치하면 내부 결함으로 전파되어 레일 절손 사고로 이어질 위험이 있습니다.
레일 밀링(Milling)과 레일 그라인딩(Grinding)의 차이는 무엇인가요?
레일 그라인딩은 회전 숫돌로 표면을 미세하게 연마하는 방식으로 일상적인 예방 정비에 적합합니다. 레일 밀링은 회전 커터로 손상층을 두껍게 절삭하는 공법으로, 진폭이 크거나 표면 결함이 깊은 구간에 적용됩니다.
곡선 구간에서 파상마모가 유독 빠르게 발생하는 이유는 무엇인가요?
곡선부를 주행할 때 내측 레일과 외측 레일의 주행 거리 차이로 인해 차륜 답면과 레일 두부 사이에 불가피한 미끄러짐(Slip)과 횡압이 집중되기 때문입니다.
